一、 扣壓接頭的主要技術參數：
1、A型扣壓接頭
種類描述：適用于油、水、氣為介質的與鋼絲編織膠管相連的A型扣壓式膠管接頭，可與O型密封的焊接管接頭連接使用。
介質溫度：  油 ：-30 ~ +80℃；
                   空氣：-30 ~ +50℃；
                      水 ：+80℃以下




規格	d1	d2	d5	d8	L1	L2	L3	配用螺母
6	12	9.5	4	6.5	52	5	13	M14x1.5
8	14	11	5	8.5	51	5	13	M16x1.5
10	16	13.5	7	10.5	51	5	13	M18x1.5
13	20	17	9	13.5	53	6	13	M22x1.5
16	25	21.5	12	16.5	60	6	15	M27x1.5
19	28	23	15	19.5	64	6	15	M30x1.5
22	33	28	18	22.5	66	6	16	M36x2
25	36	31	20	25.5	72	6	19	M39x2
32	42	38	26	32.5	80	7	20	M45x2
38	49	43	32	38.5	85	7	20	M52x2
45	57	53	38	45.5	90	7	20	M60x2
51	61	57	44	51.5	95	7	20	M64x2


2、B型扣壓接頭
種類描述：適用于油、水、氣為介質的與鋼絲編織膠管相連的B型扣壓式膠管接頭，可與卡套式管接頭連接使用。
介質溫度：  油 ：-30 ~ +80℃；
           空氣：-30 ~ +50℃；
            水 ：+80℃以下
3、C型扣壓接頭
種類描述：適用于油、水、氣為介質的與鋼絲編織膠管相連的C型扣壓式膠管接頭，可與擴口式管接頭連接使用。
介質溫度：  油 ：-30 ~ +80℃；
        空氣：-30 ~ +50℃；
           水 ：+80℃以下





規格	d1	d2	d5	d8	L1	L2	L3	配用螺母
6	12	9.5	4	6.5	52	5	13	M14x1.5
8	14	11	5	8.5	51	5	13	M16x1.5
10	16	13.5	7	10.5	51	5	13	M18x1.5
13	20	17	9	13.5	53	6	13	M22x1.5
16	25	21.5	12	16.5	60	6	15	M27x1.5
19	28	23	15	19.5	64	6	15	M30x1.5
22	33	28	18	22.5	66	6	16	M36x2
25	36	31	20	25.5	72	6	19	M39x2
32	42	38	26	32.5	80	7	20	M45x2
38	49	43	32	38.5	85	7	20	M52x2
45	57	53	38	45.5	90	7	20	M60x2
51	61	57	44	51.5	95	7	20	M64x2

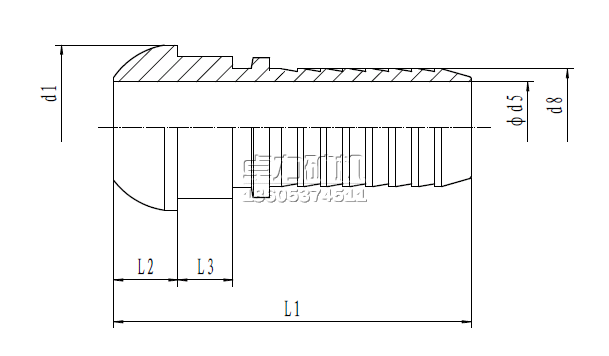

4、D型扣壓接頭



規格	d10-0.15	d5±0.15	d80-0.1	L1±0.1	L2+0.20	L3
6	12	4	6.5	50	6	5
8	14	5	8.5	51	7	6
10	16	7	10.5	53	8	7
13	20	9	13.5	56	9	7
16	25	12	16.5	64	10	9
19	28	15	19.5	69	11	9
22	33	18	22.5	72	12	10
25	36	20	25.5	78	14	12
32	42	26	32.5	88	15	13
38	49	32	38.5	95	17	13
45	57	38	45.5	101	18	13
51	61	44	51.5	106	18	13
